博特 PCBN 刀片在齒輪精加工中的應用

瀏覽量：

【摘要】：

切削刀具應用于齒輪加工，主要是指熱后硬車（即以車代磨），通過車削的工藝來達到淬硬鋼精加工的效果。熱處理后的齒輪可以獲得不同的硬度以及韌性等。熱處理后的齒輪硬度一般在HRC55以上，由于齒輪的結構特點，大多存在斷續切削，而且由于齒輪的應用特點，齒輪加工對表面光潔度、尺寸精度等要求更高，因此刀具的好壞，對齒輪的加工就顯得極其重要。

一、齒輪加工簡介

切削刀具應用于齒輪加工，主要是指熱后硬車（即以車代磨），通過車削的工藝來達到淬硬鋼精加工的效果。熱處理后的齒輪可以獲得不同的硬度以及韌性等。熱處理后的齒輪硬度一般在HRC55以上，由于齒輪的結構特點，大多存在斷續切削，而且由于齒輪的應用特點，齒輪加工對表面光潔度、尺寸精度等要求更高，因此刀具的好壞，對齒輪的加工就顯得極其重要。

二、齒輪加工刀具的選擇

經過熱處理后的齒輪，硬度得到了提高，但熱處理后的齒輪會產生變形，因此通過磨削或車削來消除變形。因熱處理后的齒輪具有高硬度，故硬質合金刀片已然不符合生產要求。而超硬材料的發展，陶瓷刀片和CBN刀片使得硬車加工取代了昂貴的研磨工藝。齒輪加工中的連續硬切削端面工藝日趨完善，而如何進行斷續切削、深孔加工，如何提高刀具的抗沖擊韌性仍是齒輪加工過程中不可忽略的部分。

鄭州博特作為刀片制造商，經過不斷地研究、應用實踐，研發出了BTS6000A牌號，專門用于硬鋼加工。通過大量的加工案例分析，選用合適的夾具、刀片型號、切削參數，決定了車削效果的好壞，鄭州博特在齒輪加工領域已經擁有了豐富的經驗。

三、博特 CBN刀片加工齒輪的案例

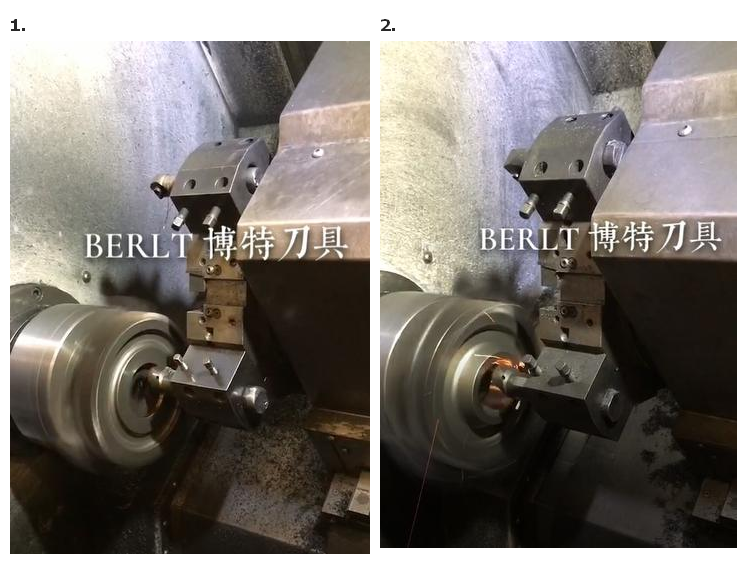

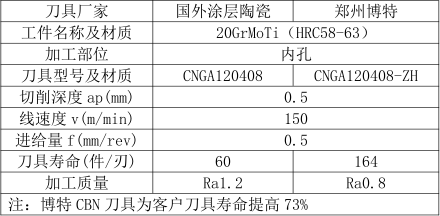

案例一：PCBN整體焊接刀片精加工齒輪內孔
