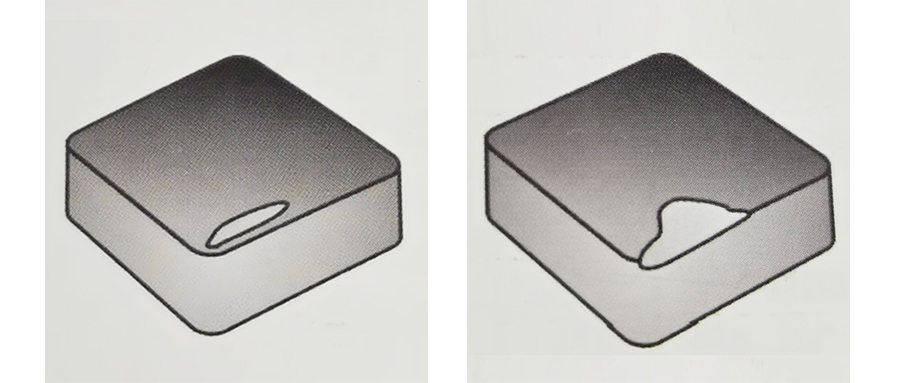

后刀面磨損

1，提高切削速度（灰鑄鐵）。2，降低切削速度（淬硬鋼）。3，提高進給量。4，增加切削深度。5，檢查刀具中心高。

前刀面脫落（連續(xù)切削）

1，提高切削速度。2，降低進給量。3，使用有負倒棱，刃口經(jīng)過鈍化處理的刀片。4，在工件的進出兩端或溝槽的兩邊進行倒角處理

降低刀片偏角。5，盡量避免使用切削液

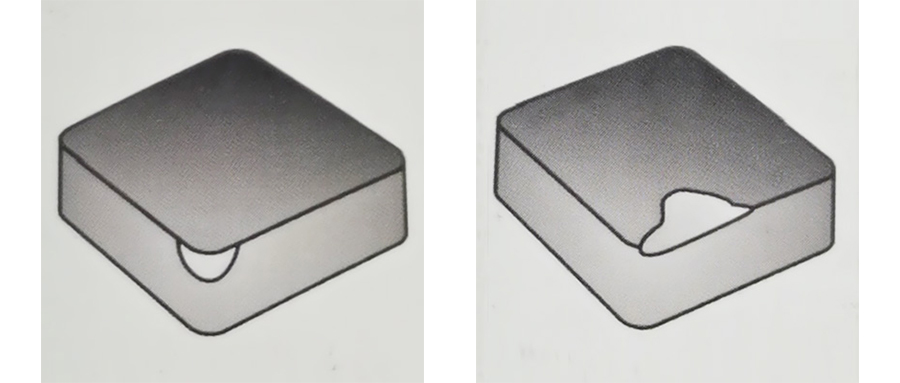

前刀面月牙洼磨損

1，降低切削速度。2，降低進給量。3，使用其他倒棱樣式。4，使用切削液。

前刀面剝落（斷續(xù)切削）

1，使用有負倒棱，刃口經(jīng)過鈍化處理的刀片。2，改變切削速度以消除振動。3，降低進給量。4，降低刀片偏角。5，在工件的斷續(xù)處進行倒角處理。

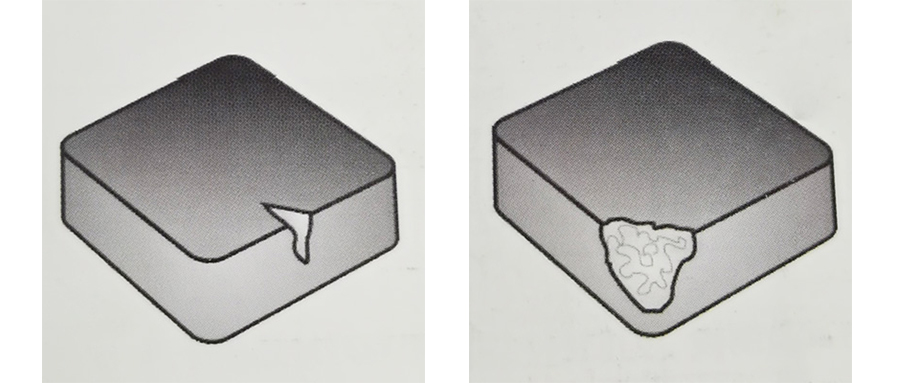

刃口溝槽式崩碎

1，提高切削速度。2，降低進給量。3，降低刀片偏角（優(yōu)先采用圓刀片）。4，使用有負倒棱的刀片。

刃口嚴重磨損

1，減少切深。2，降低切削速度和進給量。3，加大刀尖圓弧半徑（優(yōu)先采用圓刀片）。4，使用有負倒棱，刃口經(jīng)過鈍化處理的刀片。5，檢查刀槽底面是否平整，側(cè)墻后墻是否與底面垂直，保證刀片的正確安裝。六，檢查刀具中心高。

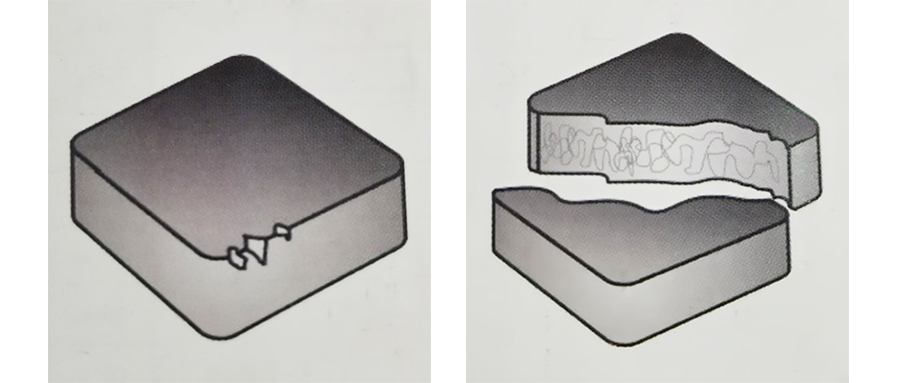

刃口微崩

1，使用帶有負倒棱，刃口經(jīng)過鈍化處理的刀片。2，提高系統(tǒng)剛性。3，改變切削速度以消除振動。4，降低切削速度或盡可能避免斷續(xù)切削。5，如果斷續(xù)切削不可避免，則應在工件的進出兩端或溝槽的兩邊進行倒角處理

刀片破碎

1，檢查刀墊與刀片是否干凈。2，檢查刀墊是否有良好的支撐。3，不使用有磨損的刀墊。4，不使用磨損的壓板。5，檢查刀具中心高。

鄭州博特通過多年的現(xiàn)場加工經(jīng)驗得出：CBN刀片的失效，都是以微崩刃的形式失效，因此提高刀片的表面質(zhì)量，主要是提高刃口的表面質(zhì)量，從而提升刀具壽命和切削穩(wěn)定性。

鄭州博特從CBN材料源頭進行品質(zhì)把握，嚴格把控層層工序，各個流程精益求精，進一步奠定高端刀具的品質(zhì)。鄭州博特也將繼續(xù)堅持通過技術(shù)創(chuàng)新和服務提升來打造高端國產(chǎn)化超硬刀具品牌，為高端精密制造領(lǐng)域創(chuàng)造價值。

長按識別二維碼更多精彩
